Точність починається з контрольних точок: як зробити дані з БПЛА надійною основою для карт, моделей і землеустрою

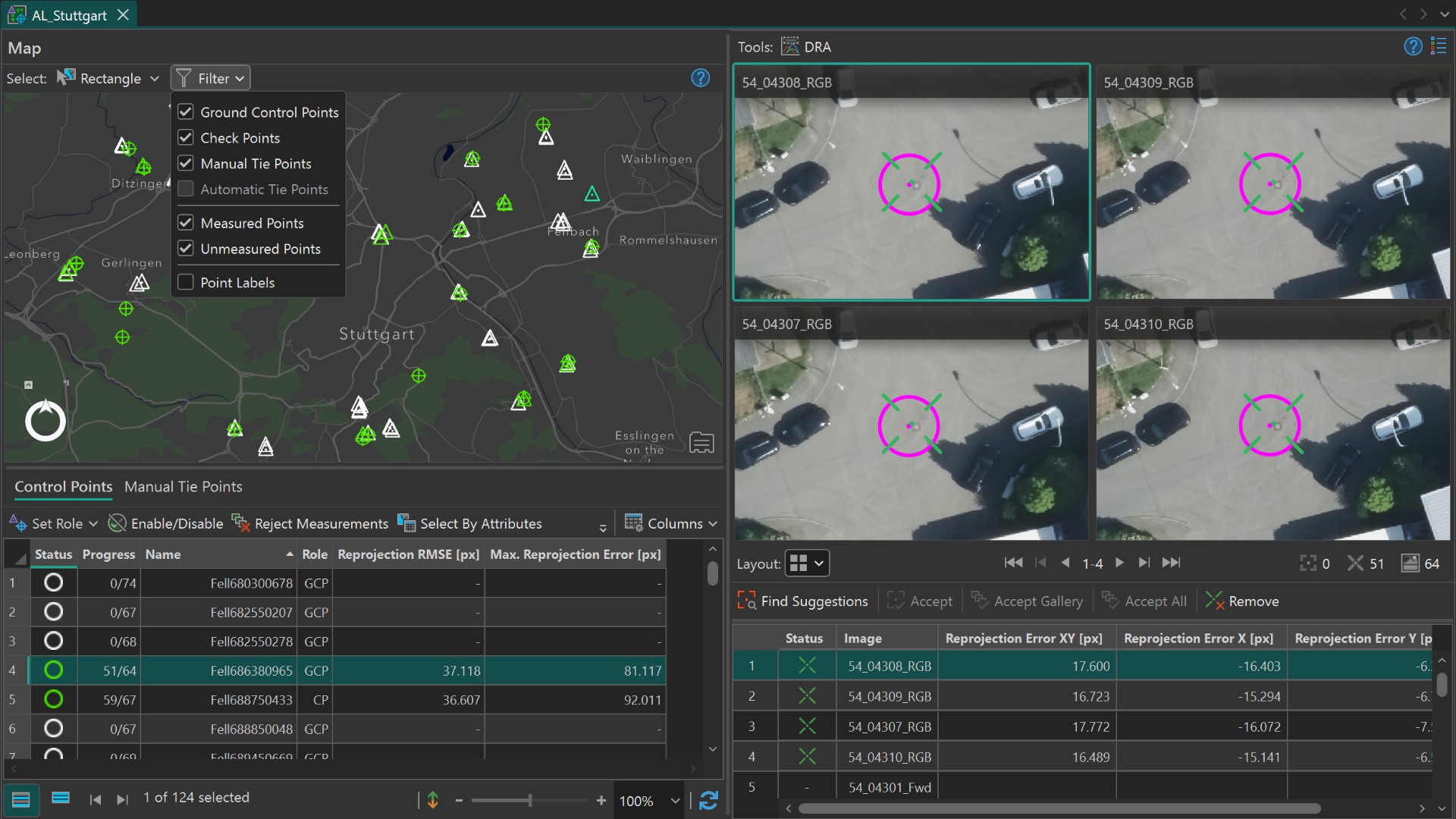

Інструмент Image Measurement Tool в ArcGIS Reality Studio для роботи з контрольними точками на знімках (зображення взято з сайту Esri)
Аерознімання з БПЛА давно стало практичним інструментом для геодезії, землеустрою, створення топографічних матеріалів, 3D-моделювання та оновлення картографічної основи. Дрон може швидко зібрати великий обсяг знімків, але самі знімки ще не гарантують точного результату.
Щоб ортофотоплан, 3D-модель або реконструкція території коректно “лягли” у реальні координати, потрібна якісна фотограмметрична обробка. Один із ключових етапів у цьому процесі - робота з контрольними точками.
Контрольні точки зв’язують зображення з відомими координатами на місцевості та допомагають отримати результат геодезичного рівня точності. Під час фотограмметричного вирівнювання знімки узгоджуються між собою, і система може точно відновити внутрішню геометрію сцени. Але така узгодженість не завжди означає правильне абсолютне положення в координатах.
Якщо траєкторія польоту, положення камер або кути їх орієнтації мають похибки, увесь блок знімків може бути зміщений відносно реального місця. Наземні опорні точки вирішують це завдання: вони “прив’язують” блок зображень до точних координат і забезпечують правильне абсолютне позиціонування результату.
Чому це важливо для геодезії, землеустрою та 3D-моделювання
Для геодезії та землеустрою точність має практичне значення. Якщо на основі матеріалів БПЛА створюються топографічні плани, оновлюються картографічні матеріали, виконується інвентаризація територій або формується 3D-модель об’єкта, помилка в геоприв’язці може вплинути на подальші рішення.
Саме тому точність потрібно не просто отримати, а й перевірити. Для цього в проєктах використовують не лише наземні опорні точки, а й перевірочні точки. Їхні координати не застосовуються під час вирівнювання, тому вони дають змогу незалежно оцінити якість результату. Після обробки можна порівняти відомі координати точки з її розрахованим положенням у моделі. Різниця між ними показує, наскільки точно результат відповідає реальності.
У проєктах із кількома польотами контрольні точки виконують ще одну важливу роль. Вони допомагають об’єднувати окремі блоки знімків в один узгоджений результат. Це особливо актуально для великих територій, лінійних об’єктів, забудови, виробничих зон або ділянок, які неможливо зняти за один виліт.
Як ArcGIS Reality Studio допомагає працювати з контрольними точками
В ArcGIS Reality Studio для цього використовується Image Measurement Tool - інструмент, який допомагає ефективно вимірювати та керувати контрольними точками на знімках.
Кожну контрольну точку потрібно знайти й виміряти на кількох зображеннях. Двох вимірювань достатньо для триангуляції точки, але додаткові спостереження підвищують надійність, особливо якщо точку видно з різних ракурсів.
На практиці саме пошук однієї й тієї самої точки на багатьох знімках часто стає одним із найтриваліших етапів обробки. Image Measurement Tool спрощує цей процес: після того як точку виміряно на двох або більше зображеннях, інструмент може запропонувати її розташування на інших знімках. Це зменшує кількість ручного пошуку та пришвидшує роботу з великими наборами даних.

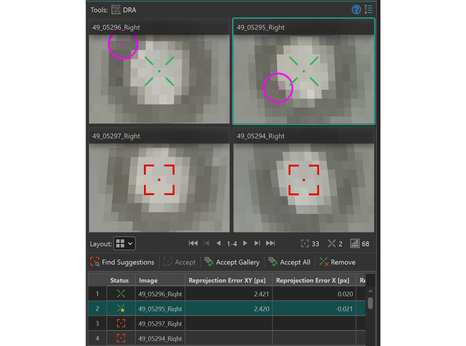

Підказки розташування точки в Image Measurement Tool допомагають швидше знаходити її на інших знімках (зображення взято з сайту Esri)
Інструмент також дає змогу працювати з точками у картографічному контексті. Контрольні та перевірочні точки потрібно не лише точно виміряти, а й правильно розподілити по території проєкту. Якщо точки зосереджені в одному місці, а інші частини ділянки залишаються без контролю, точність результату може бути нерівномірною.
Картографічний інтерфейс Image Measurement Tool дозволяє бачити розташування точок у межах проєктної території, фільтрувати їх, створювати нові точки та визначати їхню роль. Це допомагає оцінити покриття ще під час роботи та зрозуміти, де потрібно додати вимірювання або посилити блок ручними зв’язуючими точками.

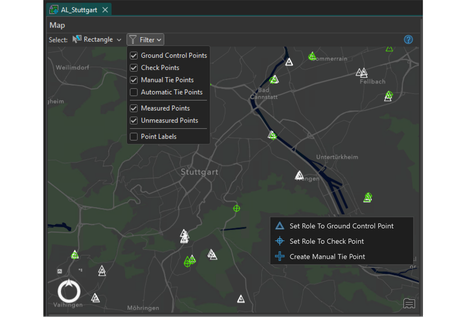

Карта в Image Measurement Tool допомагає фільтрувати, вибирати, створювати точки та визначати їхню роль у проєкті (зображення взято з сайту Esri)
Як зрозуміти, чи можна довіряти результату
Якість вимірювань можна оцінювати за кількома показниками. Один із них - помилка репроєкції. Вона показує, наскільки добре 3D-точка узгоджується з її положенням на знімках. Якщо виміряне положення точки в пікселях сильно відрізняється від того, куди проєктується реконструйована 3D-точка, це може свідчити про неточне або непослідовне вимірювання.
Інший важливий показник - 3D-нев’язки. Вони відображають різницю між відомими координатами точки на місцевості та її оціненим положенням після вирівнювання. Для фахівців, які працюють із геодезичною точністю, це один із ключових індикаторів якості результату.

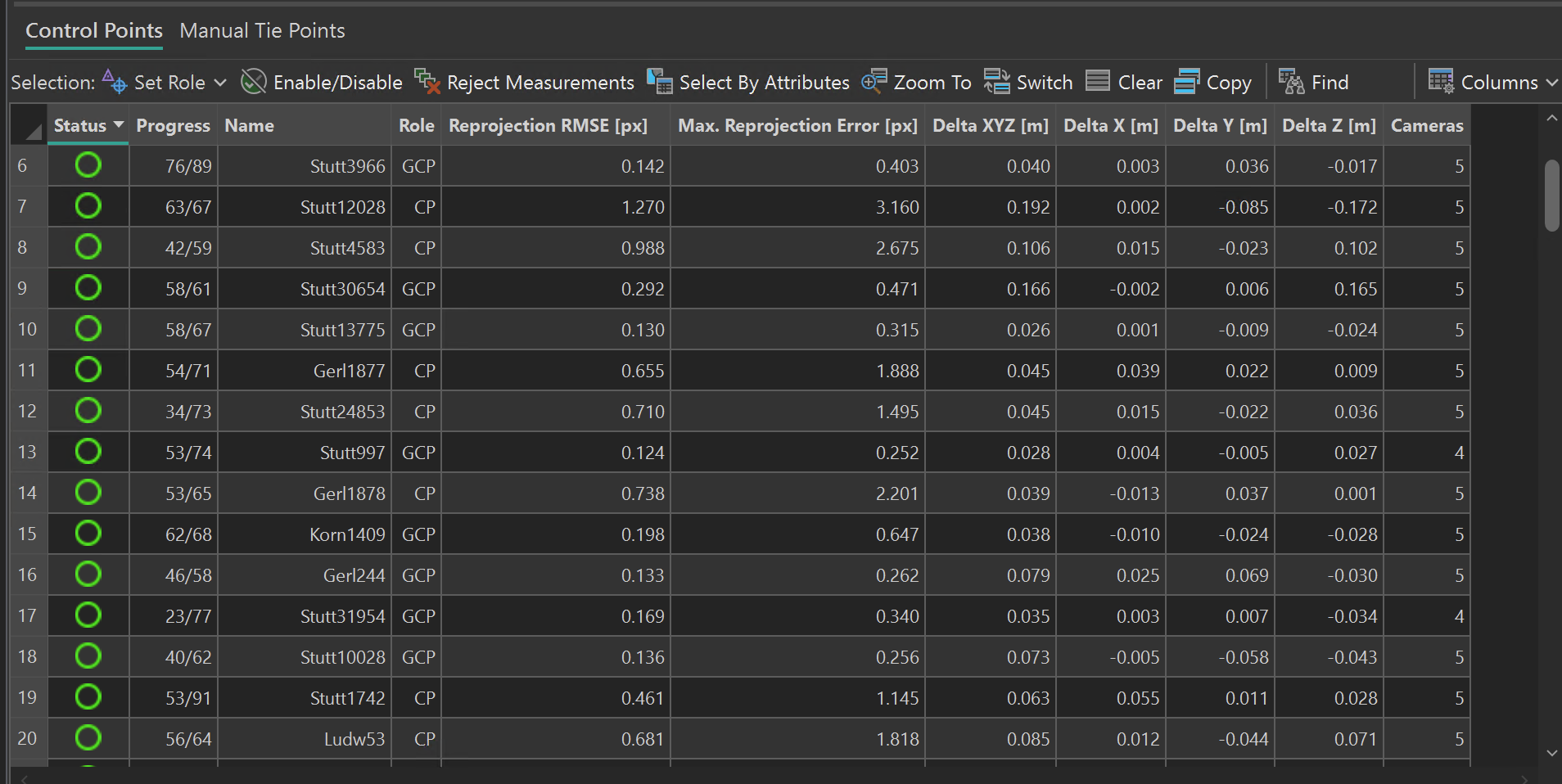

Таблиця контрольних точок допомагає оцінити параметри якості та визначити, які вимірювання потребують уточнення (зображення взято з сайту Esri)
Робота з контрольними точками - не формальний етап обробки, а основа довіри до кінцевих даних. Вона впливає на точність ортофото, 3D-реконструкцій, топографічних матеріалів і результатів, які можуть використовуватися в землеустрої, кадастрі, містобудуванні, інфраструктурних проєктах та моніторингу територій.
Image Measurement Tool в ArcGIS Reality Studio робить цей процес більш керованим: допомагає швидше знаходити точки на знімках, працювати з ними в просторовому контексті, оцінювати їхній розподіл і приймати рішення на основі зрозумілих показників якості.
Для проєктів, де аерознімання з БПЛА має стати не просто візуальним матеріалом, а точною картографічною та аналітичною основою, контрольні точки залишаються критично важливими. Саме вони допомагають перейти від набору зображень до надійного геопросторового результату, який можна використовувати для вимірювань, моделювання, планування та прийняття рішень.
