Аналіз місцевості для військових задач в ArcGIS: рельєф як основа оцінки території
Що важливо знати про місцевість перед початком роботи? У більшості випадків ключову роль відіграє рельєф - саме він визначає доступність території, можливість переміщення та те, як виглядає простір на практиці, а не на карті. Висоти, уклони, природні бар’єри та зони видимості формують основу для розуміння місцевості. Без їх урахування будь-які дані залишаються неповними.
ArcGIS дозволяє працювати з рельєфом як з аналітичним шаром. Цифрові моделі поверхні (DSM) та рельєфу (DTM), отримані з БПЛА або інших джерел, використовуються для оцінки території, аналізу доступності та підготовки даних для подальшої роботи.
Якщо вас цікавить, як саме формуються такі дані з дронів, дивіться попередню публікацію: “Використання ArcGIS для роботи з БПЛА: від збору даних до аналітики в умовах сучасних задач”
Рельєф як джерело аналітики
На відміну від звичайних картографічних шарів, рельєф містить приховану інформацію, яку неможливо побачити без обробки. У середовищі ArcGIS Pro ця інформація розкривається через інструменти Spatial Analyst-3D Analyst, що дозволяють перетворити цифрову модель висот на набір аналітичних показників.
Найбільш поширені типи аналізу включають:
-визначення уклонів (Slope) та експозиції (Aspect)
-побудову зон видимості (Viewshed)
-аналіз лінії видимості (Line of Sight)
-моделювання маршрутів з урахуванням рельєфу (Least-cost path)
Ці інструменти дозволяють працювати не просто з поверхнею, а з її впливом на об’єкти та процеси.
Зони видимості: розуміння простору
Один із найбільш показових прикладів - аналіз видимості. Використовуючи інструмент Viewshed в ArcGIS Pro, можна визначити, які ділянки території є видимими з конкретної точки або маршруту.
Це дозволяє оцінити:
-відкриті та приховані зони
-ділянки, що перекриваються рельєфом
-вплив висот на огляд території
У поєднанні з даними з БПЛА або супутників такий аналіз дає значно глибше розуміння простору, ніж звичайна карта.
Аналіз прохідності та маршрутів
Рельєф безпосередньо впливає на можливість переміщення територією. У ArcGIS це реалізується через аналіз вартості переміщення (cost surface), де кожна ділянка отримує “вагу” залежно від уклону, покриття або інших факторів.
На основі цього будується оптимальний маршрут, який враховує:
-складність рельєфу
-природні перешкоди
-доступність території
Такий підхід використовується в ArcGIS Pro разом із можливостями Spatial Analyst-3D Analyst та Network Analyst, що дозволяє моделювати реальні сценарії переміщення.
Поєднання рельєфу з іншими даними
Найбільший ефект досягається тоді, коли рельєф аналізується не ізольовано, а разом з іншими шарами. У середовищі ArcGIS Pro можна поєднувати цифрові моделі висот із:
-ортофотопланами з БПЛА
-інфраструктурними даними
-польовими спостереженнями
-історичними даними
Це дозволяє не лише бачити форму поверхні, а й розуміти, як вона впливає на ситуацію в цілому.
Практичний сценарій
Розглянемо приклад роботи з територією, для якої доступна модель рельєфу, отримана з БПЛА. Дані обробляються в Drone2Map або Site Scan і передаються в ArcGIS Pro. На основі цієї моделі виконується аналіз уклонів, після чого визначаються ділянки з обмеженою прохідністю. Далі за допомогою Viewshed визначаються зони видимості з ключових точок. Усі ці результати об’єднуються в один аналітичний шар.
Після цього дані публікуються через ArcGIS Online або ArcGIS Enterprise, де стають доступними для інших користувачів у вигляді інтерактивної карти або дашборду.
3D-візуалізація як розширення аналізу

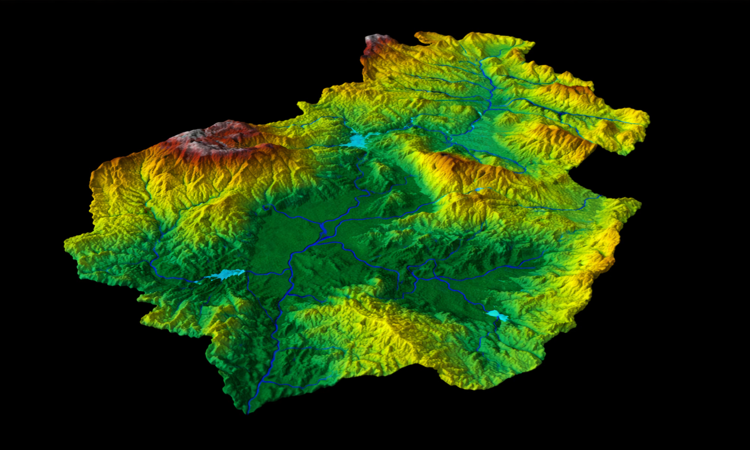

Окрему роль відіграє робота в 3D. ArcGIS Pro та Scene Viewer дозволяють працювати з рельєфом у тривимірному середовищі, що дає більш наочне уявлення про місцевість.
3D-візуалізація дозволяє:
-оцінювати висоти та перепади
-аналізувати просторові взаємозв’язки
-краще інтерпретувати результати аналітики
Це особливо важливо для складних територій, де двовимірна карта не дає повної картини.
Впровадження ArcGIS в Україні
Компанія ECOMM Co пропонує рішення на базі ArcGIS для організацій, які працюють з безпілотними системами та просторовими даними.
Ми допомагаємо:
- впровадити ArcGIS у робочі процеси
- налаштувати повний цикл роботи з БПЛА
- інтегрувати дані у єдину геоінформаційну систему
- організувати ефективну аналітику
